4相電壓3相電流輸出
7路接點輸入和2對空接點輸出

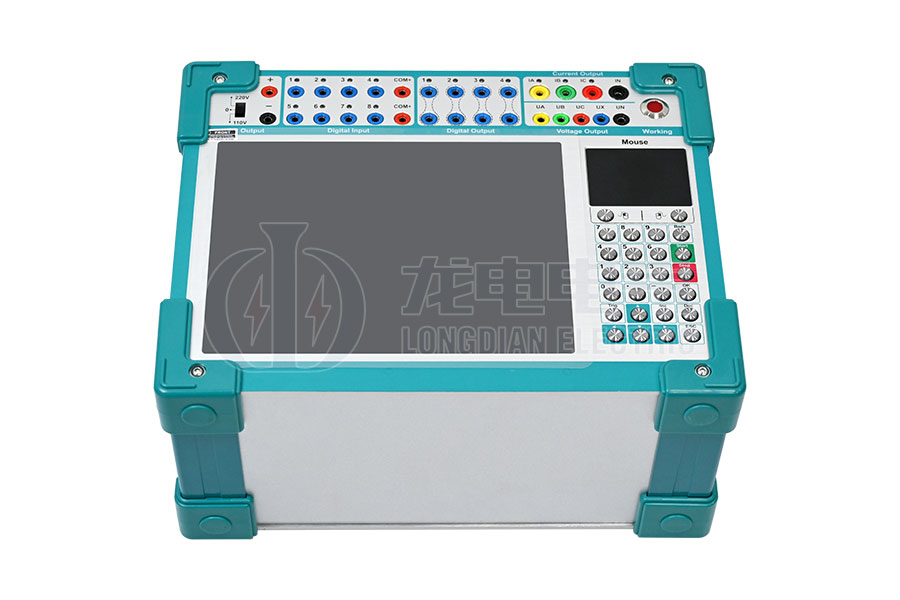

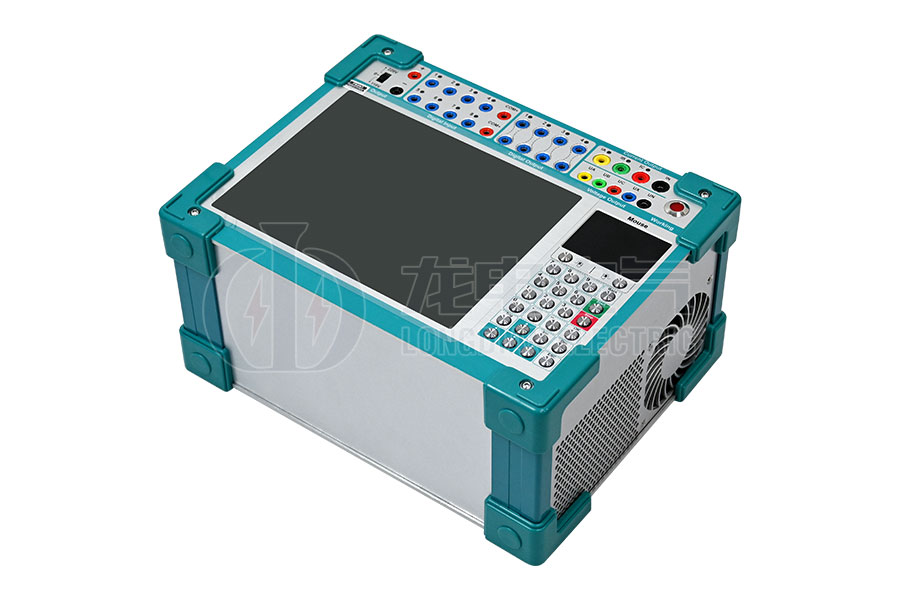

LDJB-702C三相微機繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上,廣泛聽取用戶意見,總結目前國內同類產品優缺點,充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。
LDJB-702C三相微機繼電保護測試儀自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能,可進行大多數試驗,聯接電腦運行則具有更強大的操作功能。體積小、精度高。
LDJB-702C三相微機繼電保護測試儀既具有大型測試儀優越的性能、先進的功能,又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點,性能價格比高。是繼保工作者得心應手的好工具。
產品別稱:微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、繼電保護裝置試驗儀
交流電流源 | |
單相電流輸出(有效值) | 0-30A/相,精度:0.2% ±5mA |
三相并聯輸出(有效值) | 0-90A/三相同相位并聯輸出 |
相電流長時間允許工作值(有效值) | 10A |
每相最大輸出功率 | 300VA |
三相并聯電流最大輸出功率 | 800VA |
三并電流最大輸出允許工作時間 | 10s |
頻率范圍 | 0-1000Hz,精度0.01Hz |
諧波次數 | 2-20次 |
相位 | 0-360°,精度0.1° |
直流電流源 | |
直流電流輸出 | 0-±20A/相,精度:0.2% ±5mA |
交流電壓源 | |
單相電壓輸出(有效值) | 0-125V/相,精度:0.2% ±5mV |
線電壓輸出(有效值) | 0-250V |
相電壓/線電壓輸出功率 | 75VA/100VA |
頻率范圍 | 0-1000Hz,精度0.001Hz |
諧波次數 | 2-20次 |
相位 | 0-360°,精度0.1° |
直流電壓源 | |
單相電壓輸出幅值 | 0-±150V,精度:0.2% ±5mV |
線電壓輸出幅值 | 0-±300V |
相電壓/線電壓輸出功率 | 90VA/180VA |
開關量端子 | |
開關量輸入端子 | 8對 |
空接點 | 1-20mA,24V 裝置內部有源輸出 |
電位翻轉 | 無源接點:低阻短接信號;有源接點:0-250V DC |
開關量輸出端子 | 4對,空接點,遮斷容量:110V/2A,220V/1A |
其他 | |
時間范圍 | 1ms-9999s,測量精度:1ms |
體積重量 | 體積 338mm x 168mm x 305mm,約12Kg |
電源 | AC220V±10%,50Hz,10A |
1.LDJB-702C三相微機繼電保護測試儀標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出,可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V,電流三并可輸出120A,第4相電壓Ux為多功能電壓項,可設為4種3U0或檢同期電壓,或任意某一電壓值的情況輸出。
2.LDJB-702C三相微機繼電保護測試儀單機操作方便 單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作,全部中文顯示??赏瓿涩F場大多數試驗檢定工作,可對各種繼電器及微機保護進行檢定,并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用,操作方便快捷。
3.LDJB-702C三相微機繼電保護測試儀雙操作方式,聯接電腦運行 通過Windows平臺上的全套中文操作軟件,可進行各種大型復雜及自動化程度更高的校驗工作,可方便地測試及掃描各種保護定值,可實時存貯測試數據,顯示矢量圖,繪制故障波形,聯機打印報表等。
4.LDJB-702C三相微機繼電保護測試儀功能強大 可完成各種自動化程度高的大型復雜校驗工作,如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。
5.開關量接點豐富 7路接點輸入和2對空接點輸出。輸入接點為空接點和0~250V電位接點兼容,可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
6.大屏幕LCD顯示屏 本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏,全部操作過程均在顯示屏上設定,操作界面和試驗結果均漢化顯示,顯示直觀清晰。
7.自我保護 采用合理設計的散熱結構,并具有可靠完善的多種保護措施及電源軟啟動,和一定的故障自診斷及閉鎖功能。
8.微機繼電保護測試儀具有獨立專用直流電源輸出 裝置設有一路110V 及 220V專用可調直流電源輸出。
9.性?xún)r(jià)比高 屬于跨專業聯合設計產品,綜合了多專業的先進科技成果。兼具大型測試儀的性能,和小型測試儀的價位,具有很高的性能價格比。
