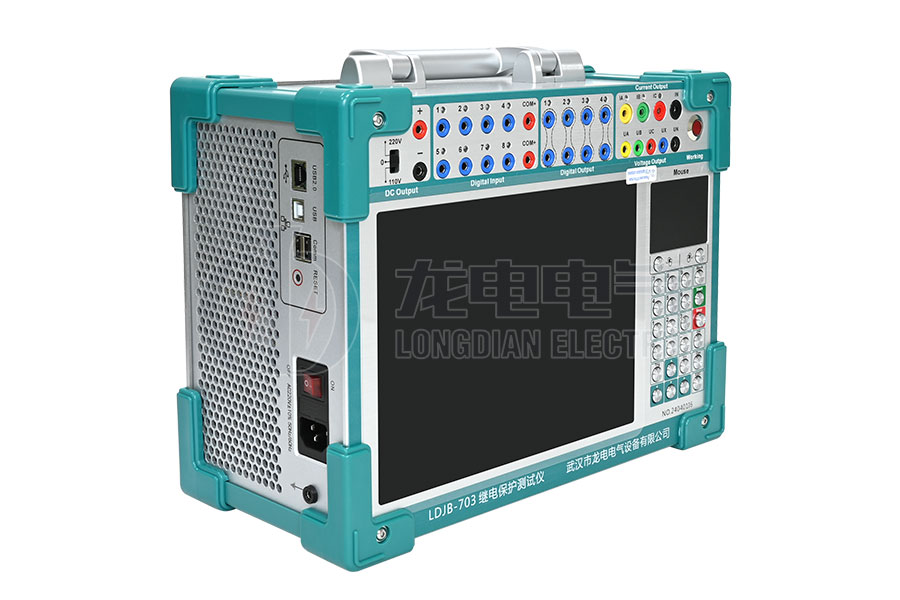

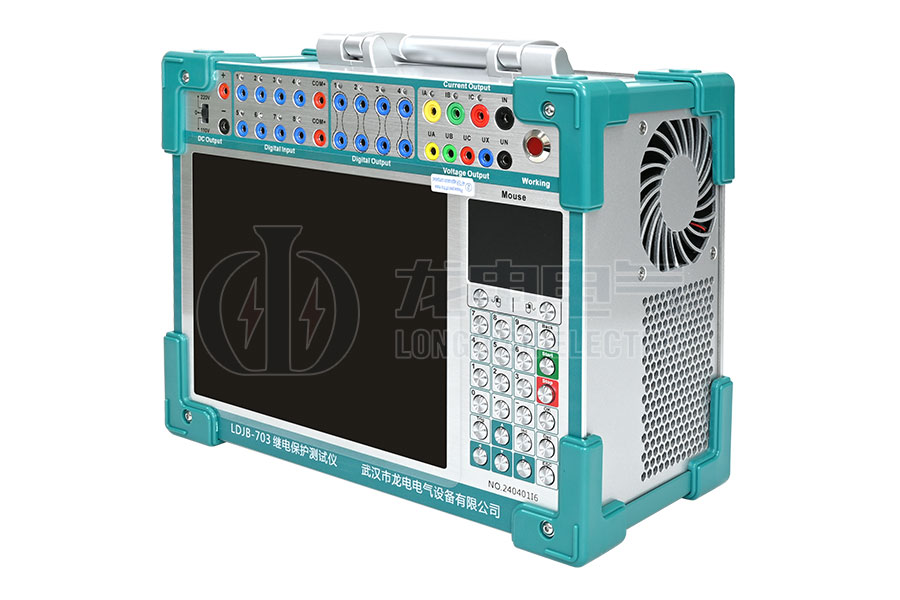

      LDJB-703三相微機繼電保護測試儀
      LDJB-703三相微機繼電保護測試儀
      LDJB-703三相微機繼電保護測試儀
      LDJB-703三相微機繼電保護測試儀
      LDJB-703三相微機繼電保護測試儀

      LDJB-703三相微機繼電保護測試儀

      具有標準的四相電壓,三相電流輸出,既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差功保護和備自投裝置,試驗更加方便和完美。

      內置高性能工業控制計算機

      DSP數字信號處理系統

      高精度線性電壓,電流功率放大器

      注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

      產品介紹

      LDJB-703三相微機繼電保護測試儀具有標準的四相電壓,三相電流輸出,既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差功保護和備自投裝置,試驗更加方便和完美。

      LDJB-703三相微機繼電保護測試儀滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》,滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。

      LDJB-703三相微機繼電保護測試儀采用經典的Windows XP操作界面,人機界面友好,操作簡便快捷;高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏,可以提供豐富直觀的信息,包括設備當前的工作狀態及各種幫助信息等。

      產品別稱:微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、繼電保護裝置試驗儀

      技術參數

      交流電流源
      單相電流輸出(有效值) 0-30A/相,精度:0.2% ±5mA
      三相并聯輸出(有效值) 0-90A/三相同相位并聯輸出
      相電流長時間允許工作值(有效值) 10A
      每相最大輸出功率 300VA
      三相并聯電流最大輸出功率 800VA
      三并電流最大輸出允許工作時間 10s
      頻率范圍 0-1000Hz,精度0.01Hz
      諧波次數 2-20次
      相位 0-360°,精度0.1°
      直流電流源
      直流電流輸出 0-±20A/相,精度:0.2%  ±5mA
      交流電壓源
      單相電壓輸出(有效值) 0-125V/相,精度:0.2%  ±5mV
      線電壓輸出(有效值) 0-250V
      相電壓/線電壓輸出功率 75VA/100VA
      頻率范圍 0-1000Hz,精度0.001Hz
      諧波次數 2-20次
      相位 0-360°,精度0.1°
      直流電壓源
      單相電壓輸出幅值 0-±150V,精度:0.2%  ±5mV
      線電壓輸出幅值 0-±300V
      相電壓/線電壓輸出功率 90VA/180VA
      開關量端子
      開關量輸入端子 8對
      空接點 1-20mA,24V 裝置內部有源輸出
      電位翻轉 無源接點:低阻短接信號;有源接點:0-250V DC
      開關量輸出端子 4對,空接點,遮斷容量:110V/2A,220V/1A
      其他
      時間范圍 1ms-9999s,測量精度:1ms
      體積重量 體積 338mm x 168mm x 305mm,約12Kg
      電源 AC220V±10%,50Hz,10A
      交流電流工作時間
      10A≥工作電流工作時間>60分鐘
      20A≥工作電流≥10A工作時間>70S
      30A≥工作電流≥20A工作時間>15S
      工作電流≥30A工作時間>5S
      注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
        2.了解更多龍電產品信息請進入產品中心。服務熱線:400-6727-238

      產品特征

      ◆ LDJB-703三相微機繼電保護測試儀Windows XP系統自帶恢復功能,避免因非法關機或誤操作等引起的系統崩潰。

      ◆ LDJB-703三相微機繼電保護測試儀內置有超薄型多功能快接按鍵和光電鼠標,可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。

      ◆ LDJB-703三相微機繼電保護測試儀主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。

      ◆ 功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。

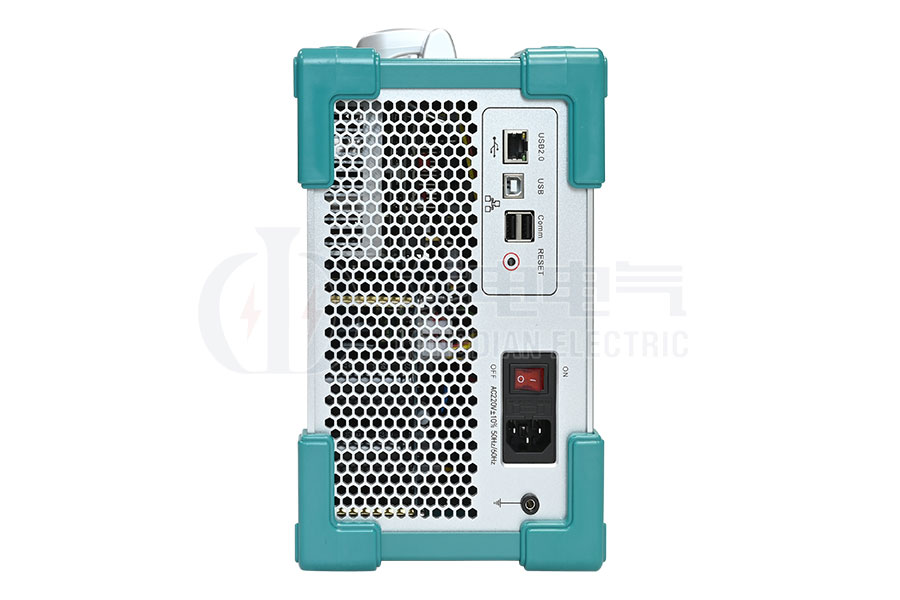

      ◆ 采用USB接口直接和PC機通訊,無須任何轉接線,方便使用。

      ◆ 可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法。

      ◆ 具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩臺測試儀異地進行同步對調試驗。

      ◆ 配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用。

      ◆ 具有軟件自較準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。

      產品圖集

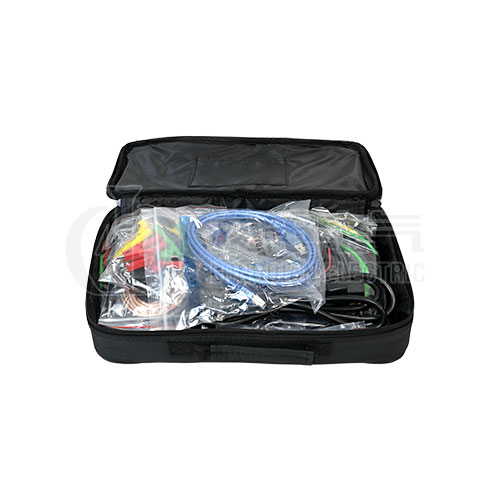

      附件箱
      附件箱

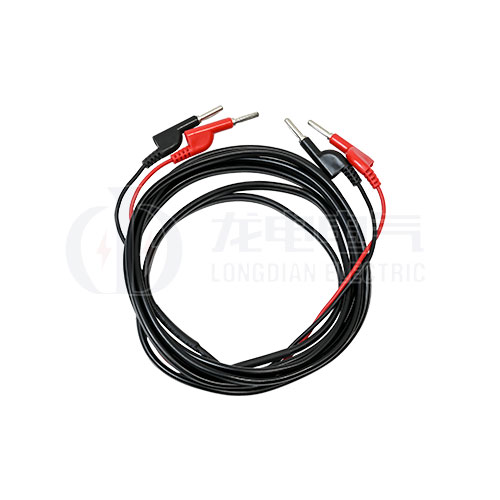

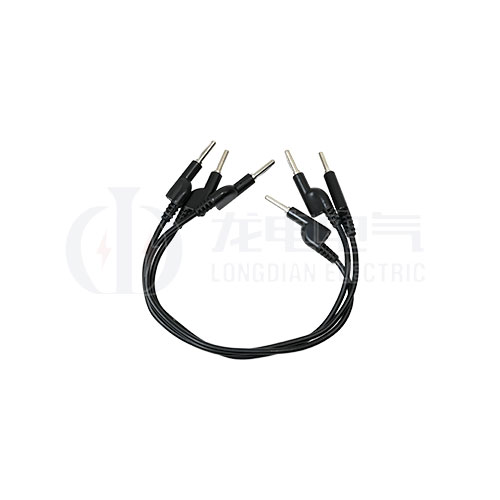

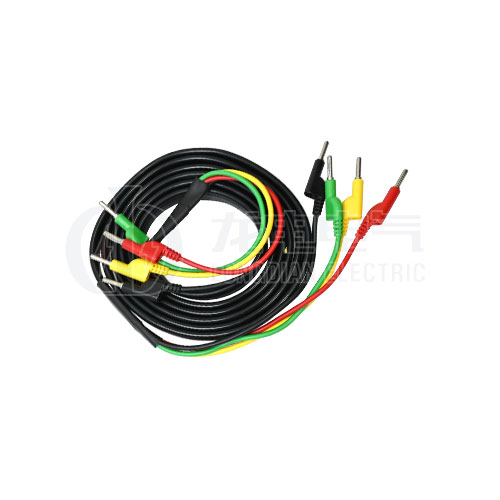

      測試線
      測試線
      測試線
      測試線
      測試線
      測試線

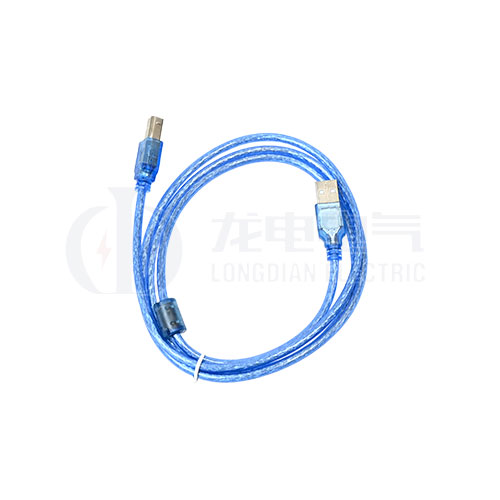

      數據線
      數據線

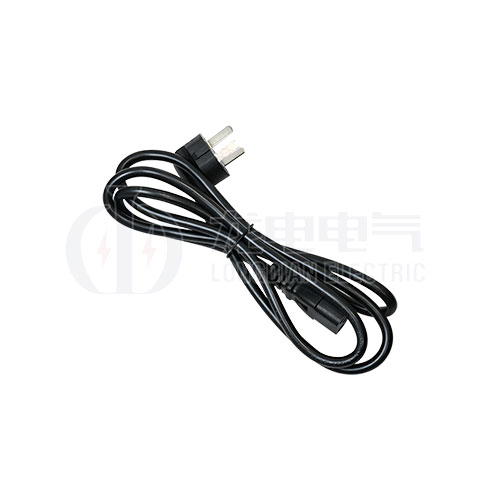

      電源線
      電源線

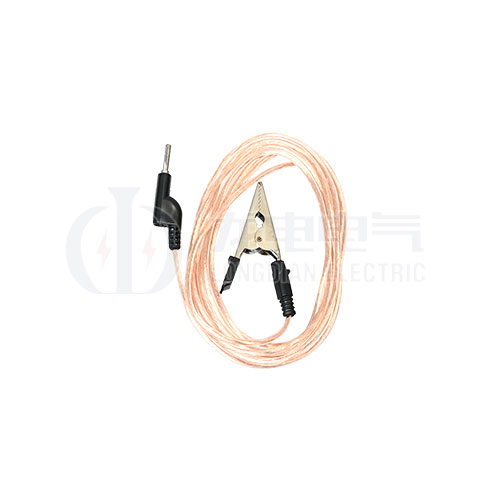

      接地線
      接地線

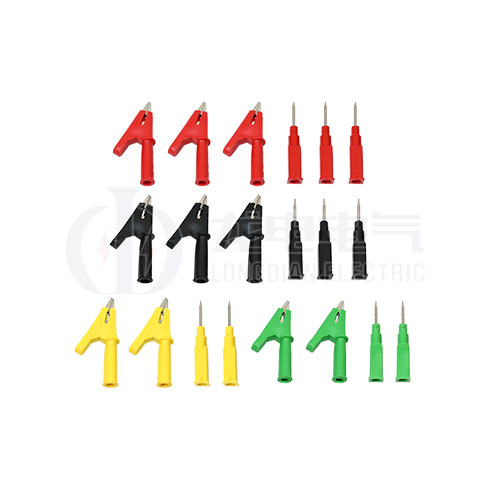

      夾子
      夾子
