快捷、簡單、方便
功能全面,可測試CT/PT伏安特性、變比和極性
采用旋轉鼠標控制,方便輸入

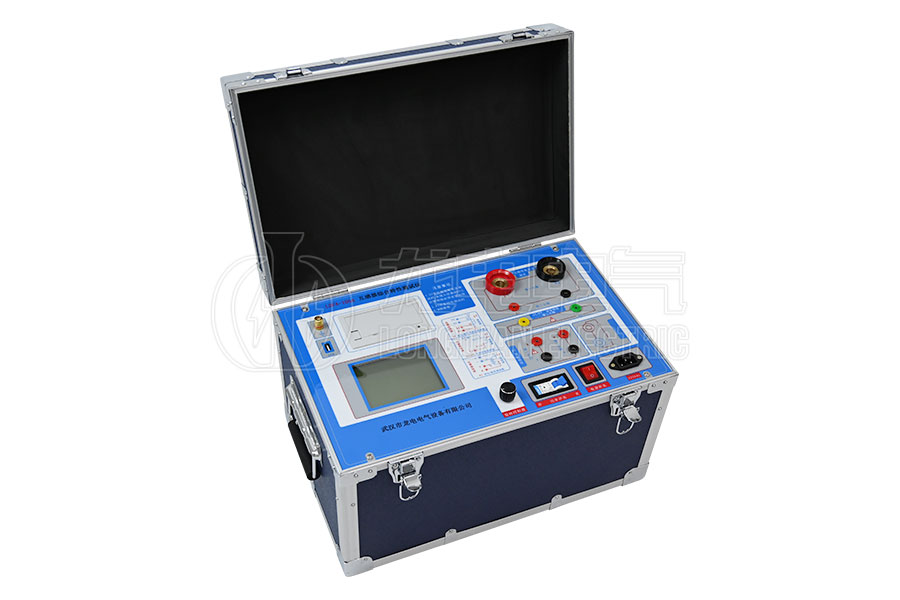

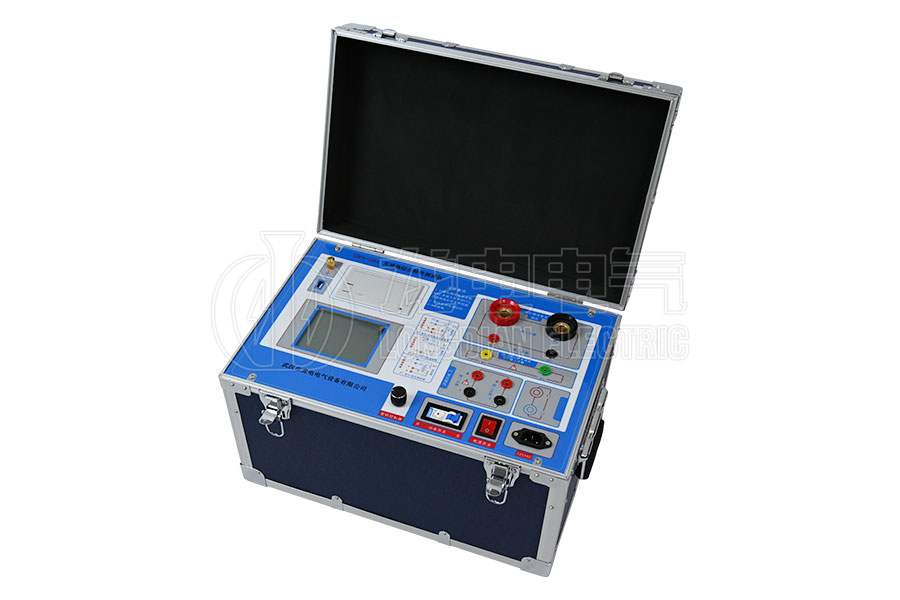

LDFA-105互感器伏安特性測試儀是一款全自動化的CT/PT特性測試儀器,是繼電保護和高壓絕緣專業的專門檢測儀器。LDFA-105互感器綜合測試儀可以完成的試驗包括:CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT二次回路試驗、PT伏安特性試驗、PT變極性試驗、PT極性試驗和交流耐壓試驗,自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。
LDFA-105互感器伏安特性測試儀采用進口核心器件,嚴格的制造工藝,保證產品性能穩定可靠;儀器面板采用人體工學設計,操作簡便、一人操作即可完成全部測試工作,軟件功能強大,自動計算并給出測試結果。
產品別稱:PT伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、FA-103伏安特性測試儀、CTPT特性綜合測試儀
輸出范圍 | 伏安特性測試 | 測量準確度 | |
參考負載能力 | |||
內置升壓器 | 0~2500V 0~20A | 1A/2500V |
在二次側電壓>50V 二次側電流 >200mA時 伏安特性準確度:0.5級 變比測量準確度:0.5級 |
2A/1500V | |||
5A/600V | |||
10A/220V | |||
20A/30V | |||
外置升壓器 | 0-4000V/1A | 1A/4000V |
在二次側電壓>50V 二次側電流 >200mA時 伏安特性準確度:0.5級 變比測量準確度:0.5級 |
內置升流器 | 0-600A | 800VA | 變比測量精度<1% |
主機工作電源 | AC 220V 50Hz /60Hz (土2Hz) | ||
工作環境溫度 | -10C~+50°C | ||
測試儀主機體積 | 425(L) X300(W) X290(H) mm3 | ||
測試儀主機重量 | 26Kg |
僅需設定測試電壓、電流和步長,LDFA-105互感器伏安特性測試儀將自動升壓并能自動將伏安特性測試曲線描繪出來,省去手動調壓、人工記錄、描曲線等煩瑣勞動??旖?、簡單、方便;
LDFA-105互感器伏安特性測試儀功能全面,可測試CT/PT伏安特性、變比和極性、10%的誤差曲線、角差、比差;
伏安特性試驗單機輸出電壓0-2500V、電流0-20A;
LDFA-105互感器伏安特性測試儀采用外接升壓器輸出電壓0-4000V、電流0-1.5A,可做500KV等級1A的互感器伏安特性試驗;
大屏幕液晶顯示,測試時直接顯示伏安曲線圖,直觀方便。自帶微型打印機,可方便打印測試數據;
采用旋轉鼠標控制,方便輸入;
帶有大容量存儲器,可存儲100組測試數據,掉電不丟失;
自帶RS232通信接口及U盤轉存功能,可連接電腦進行試驗,測試數據也可上傳至電腦編輯保存。
