采用工業彩色液晶屏(強光下可讀)、中文菜單、人機交互友好
具備U盤存儲和數據打印功能
接線簡單、測試速度快、測試穩定性和數據準確性高

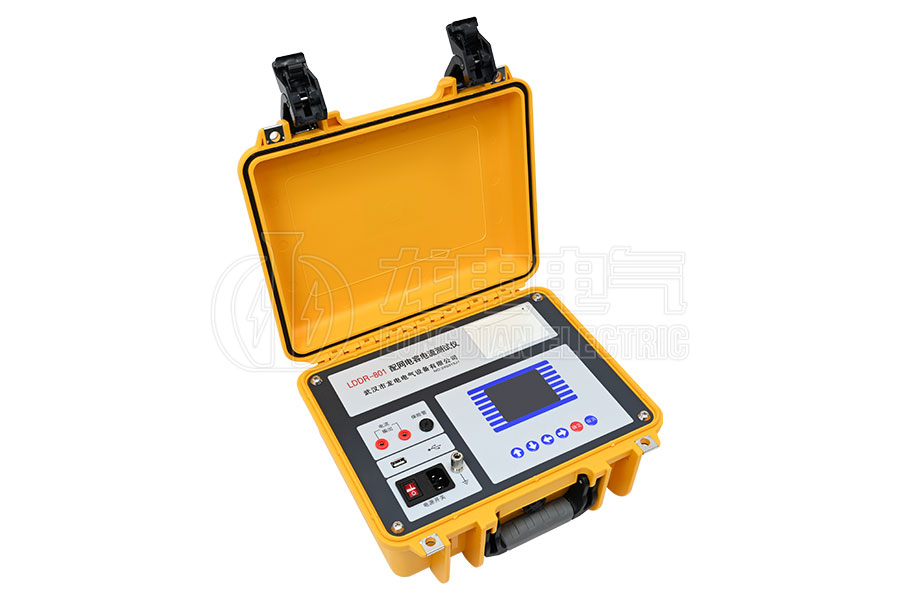

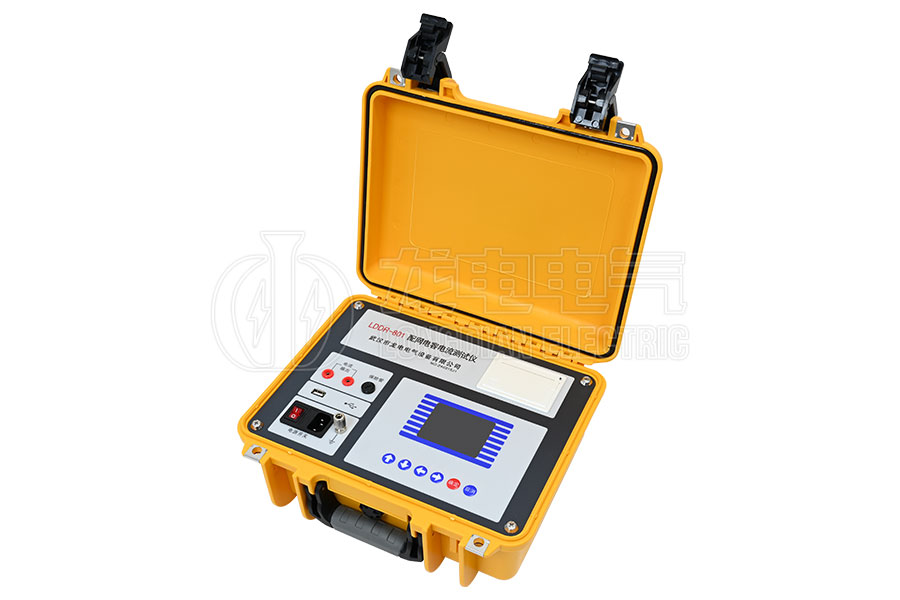

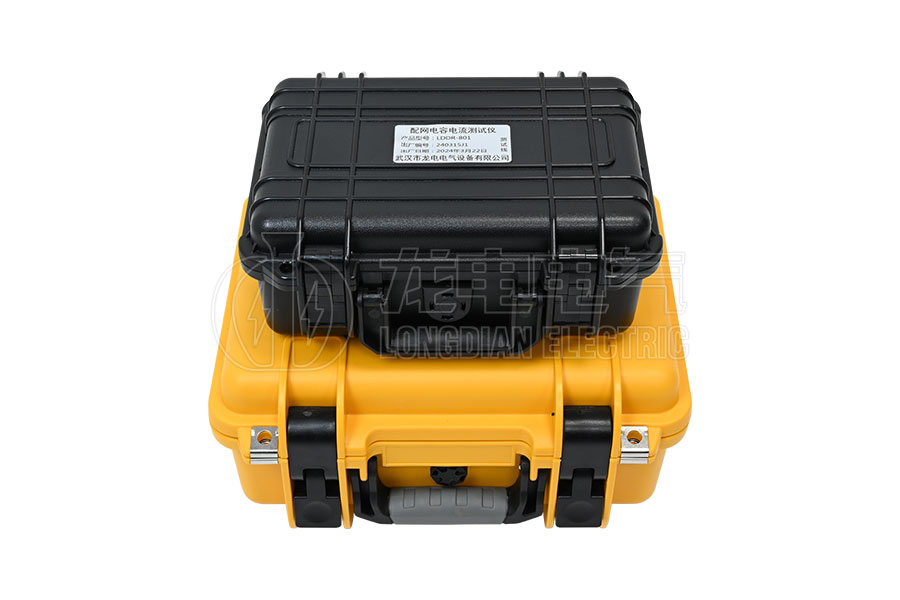

LDDR-801配電網電容電流測試儀在上一代基于PT二次側注入信號法測試儀的基礎上,經過重新研發設計,開發出新一代產品電容電流測試儀。采用全新硬件結構和速度更快的ARM處理器及AD轉換器,內置全新的全數字變頻逆變電源,效率高、發熱量小、體積小、重量輕。與前一代相比,新一代體積和重量都大大減小,更加便于攜帶和現場測試。加入新的測量方法,以解決4PT連接方式電網電容電流測試精度不高的問題。在任何時刻(包括測量過程中)都可準確測量零序3U0電壓,從而便于用戶判斷系統工作狀態;并且在測試過程中,如果零序3U0電壓過高可自動停止測量過程。
LDDR-801配電網電容電流測試儀采用工業彩色液晶屏(強光下可讀)、中文菜單、人機交互更加友好,并且具備U盤存儲和數據打印等功能。接線簡單、測試速度快、測試穩定性和數據準確性高,大大減輕了試驗人員的勞動強度,提高了工作效率。
產品別稱:全自動電容電流測試儀、微機型電容電流測試儀、配電網電容電流測量?jì)x、配電網電容電流測試儀、配電網電容電流測試系統、全自動電容電流測試儀、配電網微機型電容電流測試儀、電容漏電流測試儀
電容電流測量 | |
測量范圍 | 0.3μF~200μF 1A~400A |
準確度 | ±(讀數×5%+2字) |
分辨率 | 0.3~9.999(0.001);10~99.99(0.01);100~999.9(0.1);≥1000(1) |
電壓等級 | 0.1KV~99.9KV連續可調 |
零序3U0電壓測量 | |
測量范圍 | 1V~100V AC 50HZ |
準確度 | ±(讀數×1%+10字) |
分辨率 | 1~9.999(0.001);10~99.99(0.01) |
使用條件及外形 | |
工作電源 | AC100-240VAC 0.8A, 50/60Hz |
儀器重量 | 4.5Kg |
儀器體積 | 320mm(長)×270mm(寬)×150mm(高) |
使用溫度 | -10℃~50℃ |
相對濕度 | <90%,不結露 |
1、測量范圍更寬,測試速度更快;
2、支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量,以及針對現場4PT連接方式測量不準的情況而提出的電容器組中性點異頻信號注入法;
3、工業級彩色液晶顯示屏,分辨率320×240點陣,強光下可讀;
4、人機交互界面更加友好:對于一些重要的操作及參數設置,顯示其提示信息和幫助說明,測量結果及相關參數顯示和打印更加詳細,便于用戶日后分析,選擇PT連接方式時,可顯示各種PT連接方式下的接線原理圖,便于用戶判別現場PT連接方式及測試線連接位置,屏幕頂部狀態欄實時顯示優盤插入狀態,對未連接的設備進行操作時,顯示相應的未連接提示信息;
5、實時測量和顯示零序3U0電壓值,便于用戶判斷系統工作狀態;并且,在測量工程中如果發現零序3U0電壓過高,可自動停止測量過程;
6、具備多重零序3U0過壓保護電路,測試儀輸出端可耐受AC100V 50HZ電壓而不損壞;
7、內置全數字變頻逆變電源,具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點;
8、具備輸出短路保護功能;
9、具備實時時鐘,可實時顯示當前時間和日期;測量結果包括測量日期及時間;
10、測量數據存儲方式分為本機存儲和優盤存儲,其中本機存儲可存儲測量數據150條,并且本機存儲可轉存至優盤;優盤存儲數據格式為Word格式,可直接在電腦上編輯打??;

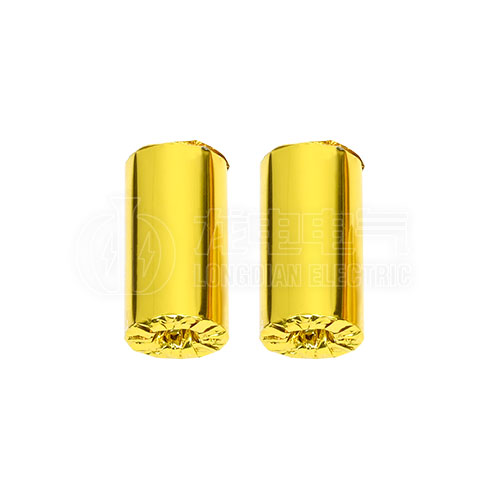

11、熱敏打印機打印功能,快速、無聲;
12、體積小、重量輕,方便攜帶使用;
