三相同時測量
數據的測試時間為8秒鐘
變壓器變比組別測試儀是針對電力系統的三相變壓器、特別是Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器設計的。變壓器變比組別測試儀輸入單相電源,由內部功率模塊產生三相電源或二相電源,輸出到變壓器的高壓側,然后高壓低壓同時采樣,最后計算出組別、變比、誤差、相位差。

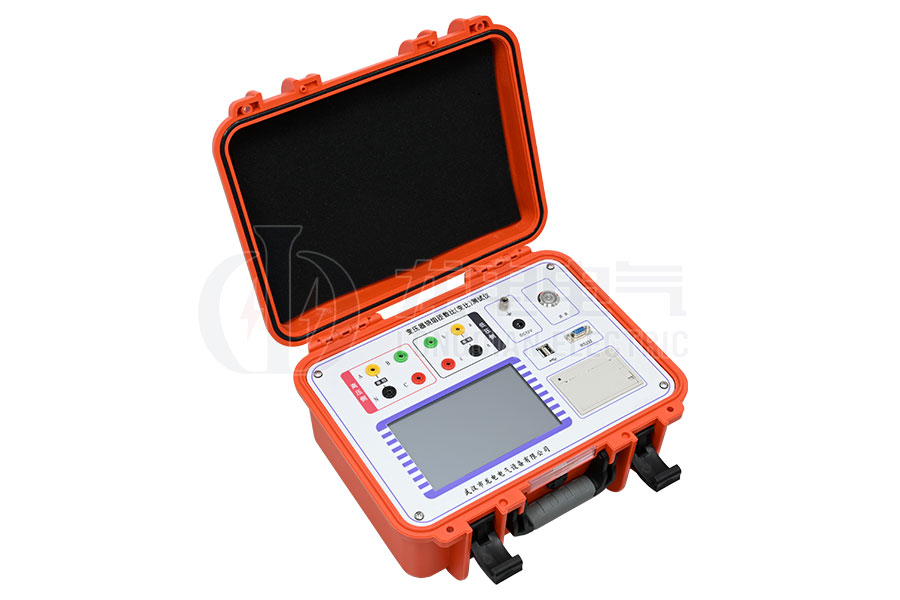

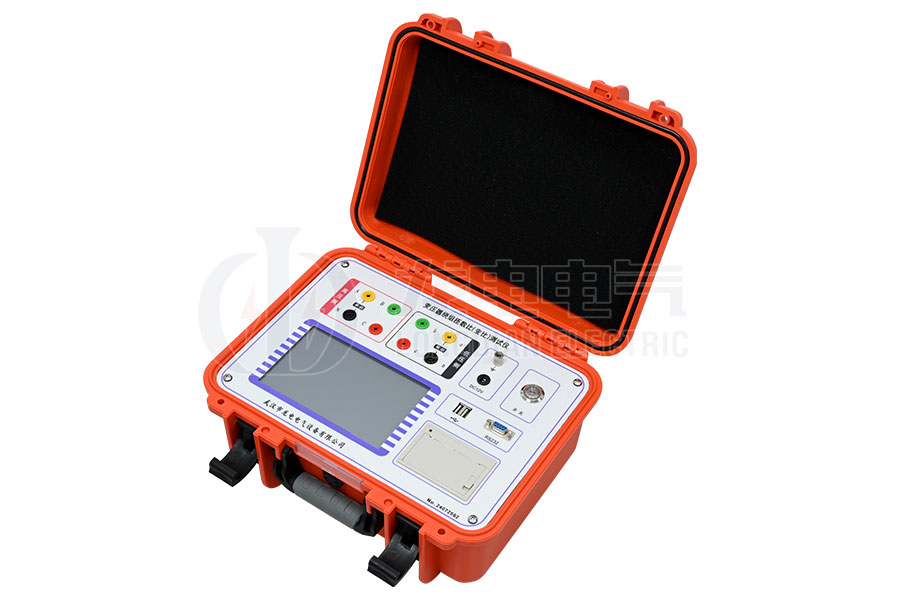

LDBBZ-1200三相特種變壓器變比組別測試儀采用大屏幕液晶顯示,全中文菜單及漢字打印輸出。
LDBBZ-1200三相特種變壓器變比組別測試儀內置使用說明書,可隨時查閱。
LDBBZ-1200三相特種變壓器變比組別測試儀可以通過USB口直接由上位機進行控制,完成設置測量上傳數據保存打印等操作。
LDBBZ-1200三相特種變壓器變比組別測試儀操作十分方便,是電力系統、變壓器生產廠家和鐵路電氣系統理想的變壓器變比組別極性測試儀。
產品別稱:變壓器變比組別測試儀、特種變壓器變比測試儀、z型變壓器變比測試儀、鐵路變壓器變比測試儀
變比測試范圍 | 1~5000 |
組別測試范圍 | 1~12 |
變比測試準確度 | 變比范圍1~1000:0.2級 變比范圍1000~2000:0.5級 變比范圍2000~5000:1級 |
變比分辨率 | 0.0001 |
角度分辨率 | 0.01° |
儀器電源輸入 | 220V±10% 、50Hz±1Hz |
使用溫度 | -20℃~40℃ |
相對濕度 | ≤85%,不結露 |
體積 | 320mm×400mm×170mm |
主機 | 7kg |
1、特別適合特種變壓器的變比及相位差測試。
2、特別適合測量帶移相的整流變壓器的測量,很直觀的顯示移相的角度
3、自動產生幅值穩定、相位恒定的三相(120°)或兩相(90°)電源。
4、不受變壓器內部接線方式的約束,直接測量高、低壓側的電壓比值及相角差。
5、真正意義上的三相同時測量。
6、測試參數一次性設定,轉換分接開關后直接測試,自動判斷分接位置及轉換后的標準變比。
7、變壓器變比組別測試儀速度快,一組數據的測試時間為8秒鐘。
8、測試結果不受工頻電源頻率及幅值波動的影響。
9、內部具有過流保護功能,高、低壓反接的保護功能。
10、可以完全由上位機控制整個測試過程,保存數據,打印試驗報告。
11、測試結果自動保存,最多可保存99個。
12、變壓器變比組別測試儀內置使用說明書,可以隨時查閱。
