測試電流紋波系數:小于1%
輸出電流穩定性:≤±1%
時間記錄范圍:0.001s-1000s

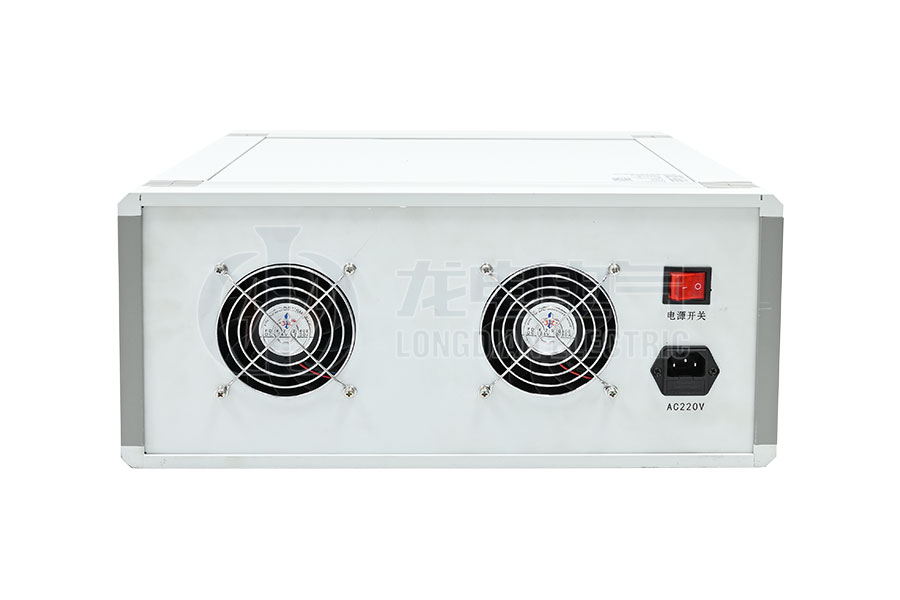

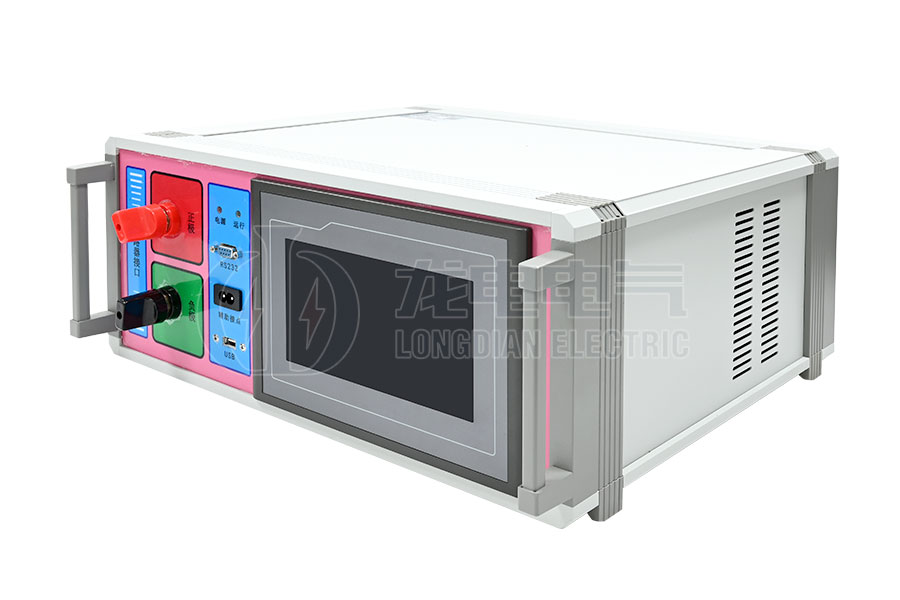

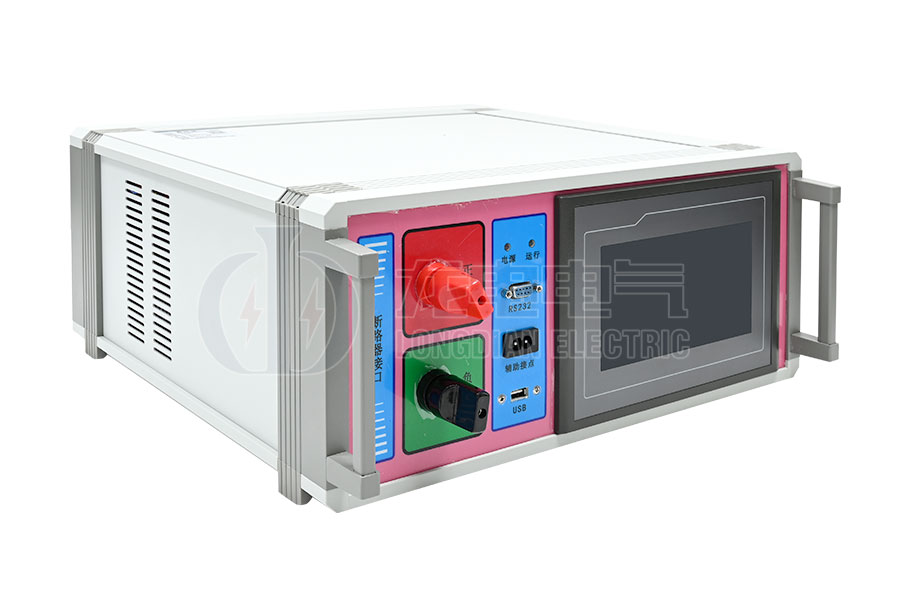

LDZKC-1000A直流斷路器安秒特性測試儀是專為變電站試驗、檢修、維護等工作而設計,利用自動控制技術、直流大電流發生技術、高速采樣技術,可對電力直流電源系統的微型或塑殼專用直流斷路器的過載保護動作時間、短路保護動作時間、定時限可返回時間和上下級斷路器之間的級差配合進行測量與驗證。具有準確、安全、可靠等特點。試驗過程嚴格執行GB14048.2-2008和GB10963.2-2008以及DL/T5044-2004標準,從而提高變電站直流系統的健康水平,避免直流配電網絡(luò )拒動、誤動、越級而引發的大面積停電事故。系統具有準確、安全、可靠、美觀等特點,深受廣大用戶的好評。
產品別稱:直流斷路器安秒特性測試儀、1000A直流斷路器安秒特性測試儀、直流斷路器特性測試儀
電源輸入 | 220V±20%,頻率50Hz |
測試電流范圍 | 1-1000A |
測試電流紋波系數 | 小于1% |
輸出電流穩定性 | ≤±1% |
時間記錄范圍 | 0.001s-1000s |
最小時間分辨率 | 0.001s |
外型尺寸 | 430mm(寬)×210mm(高)×410mm(深) |
● LDZKC-1000A直流斷路器安秒特性測試儀試驗過程中能實時查看被測試斷路器特性曲線圖,并按GB14048.2-2008和GB10963.2-2008標準要求進行繪制;
● LDZKC-1000A直流斷路器安秒特性測試儀采用大電流高頻電源、多重保護功能、穩定性好、可靠性高;
● LDZKC-1000A直流斷路器安秒特性測試儀采用微機恒流控制技術實現電流連續可調,能準確測量過載保護、短路保護的動作時間,定時限返回時間測試和級差驗證配合;
● 全中文界面,菜單操作簡單,觸摸式LCD顯示,清晰、直觀、操作方便;
● 智能化測試軟件
① 自動生成word報表及特性曲線;
② 不同特性斷路器測試曲線有對應的標準曲線與之比較;
③ 分單點測試、全點測試、回路測試及內阻測試,可自由組合測試;
④ 可設定斷路器恢復時間,提高效率;
⑤ 具有保證時間常數調整,每步都有操作提示;
⑥ 具有同步顯示動作電流及動作時間值;
⑦ 能對測試數據和動作波形進行儲存、分析與管理,能自動生成測試報告。
● 保護與控制
① 能人為中斷、暫停與恢復動作特性測試和級差配合驗證;
② 具備完善的測試回路、開路保護功能;
③ 具備完善的限流、限時保護功能;
④ 具備完善的輸入缺相、過熱保護功能;
⑤ 能按設置時間在試驗中切斷試驗電流;
⑥ 能按測試需求調整試驗電流值。
