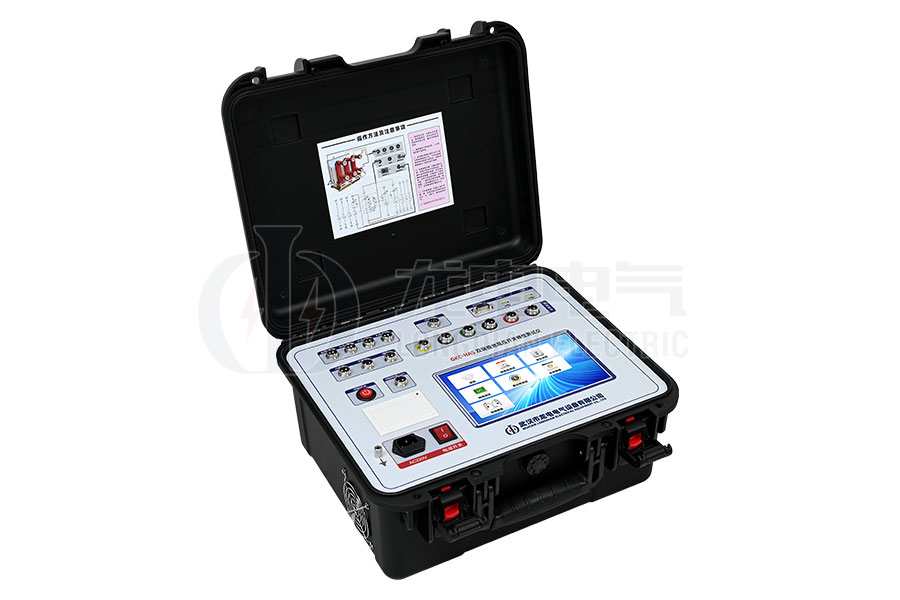

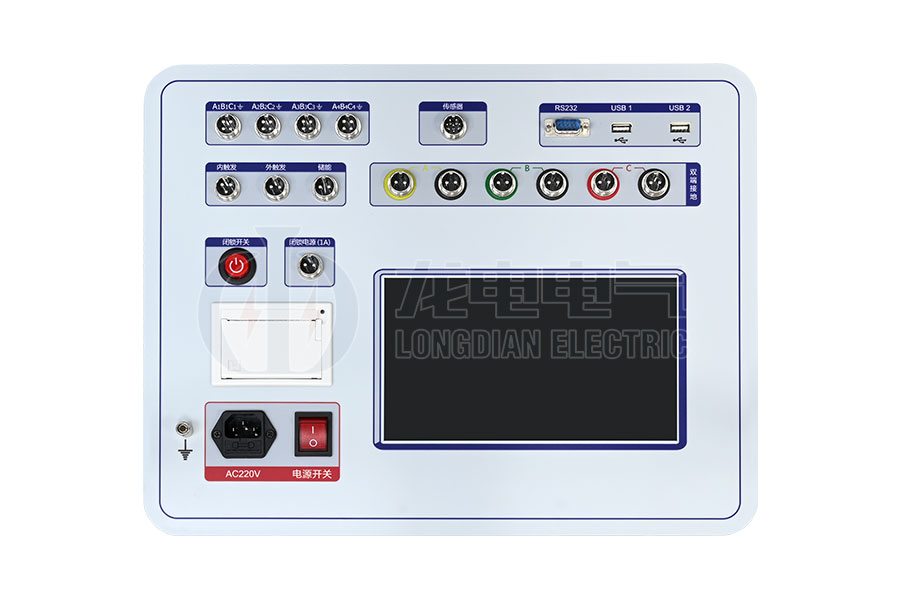

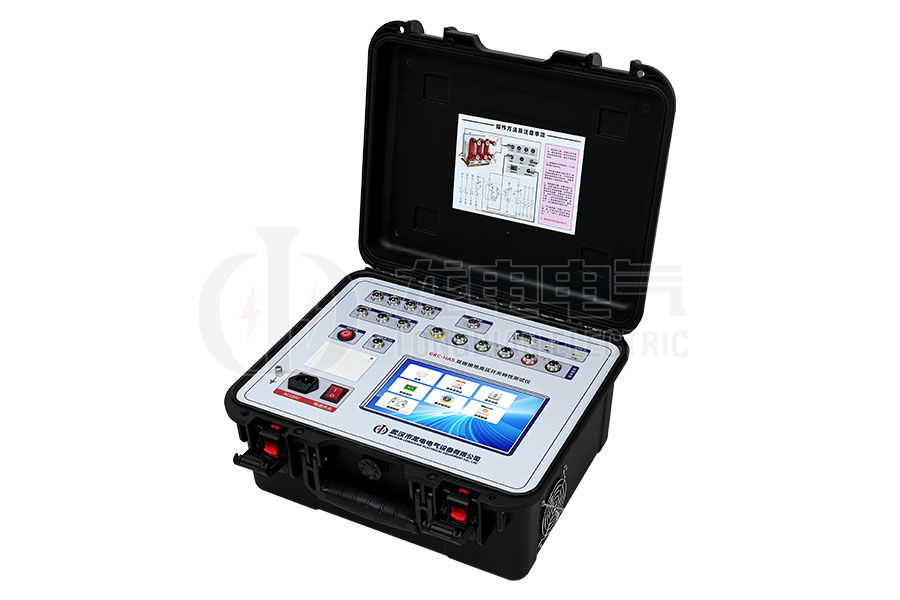

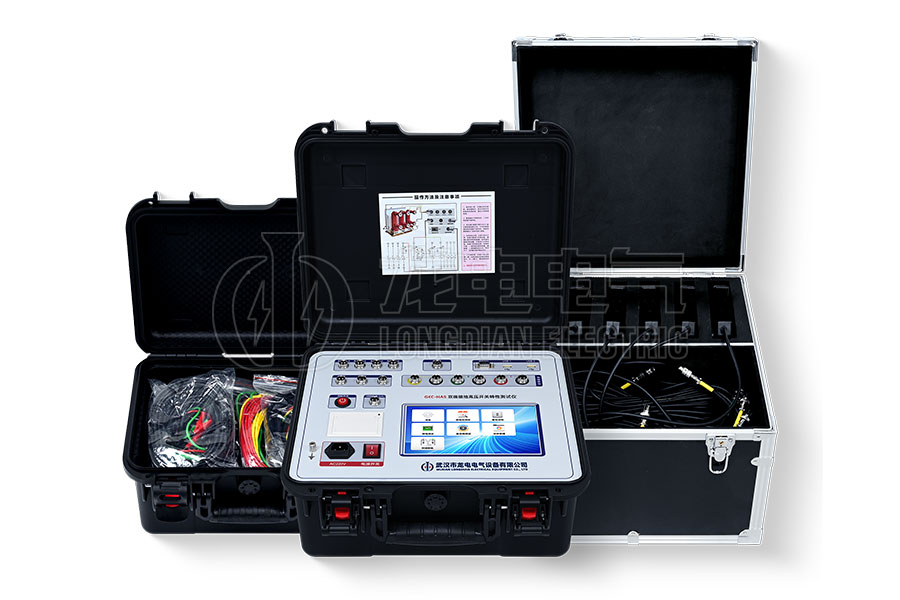

      GKC-HAS雙端接地高壓開關特性測試儀
      GKC-HAS雙端接地高壓開關特性測試儀
      GKC-HAS雙端接地高壓開關特性測試儀
      GKC-HAS雙端接地高壓開關特性測試儀

      GKC-HAS雙端接地高壓開關特性測試儀

      工控機 / 帶閉鎖 / 帶儲能 / 直流輸出 / 雙端接地

      兼容各類傳感器,安裝方便簡捷

      適用于國內外生產的所有型號開關

      內部抗干擾電路可滿足500KV變電站內可靠使用

      注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

      產品介紹

      隨著社會(huì )的發展,人們對用電的安全可靠性要求越來越高,高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行,機械特性參數是判斷斷路器性能的重要參數之一。

      為了滿足廣大用戶對各類高壓開關動特性測試的需求,龍電電氣精心研發了全新的高壓開關動特性測試儀。GKC-HAS雙端接地高壓開關特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數,具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的動特性測試外,還滿足雙端接地的測試,使得測試儀能夠對高壓開關進行有效的機械特性測試。

      產品別稱:高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀

      技術參數

      時間測量12路 固有分閘(合閘)時間
      分閘(合閘)相內不同期
      分閘(合閘)相間不同期之差
      合閘(分閘)彈跳時間(彈跳次數)
      不同期測試范圍:1ms~99ms,分辨率:0.01ms
      內觸發測試范圍:1ms~999ms,分辨率:0.01ms
      1000ms~9999ms,分辨率:0.1ms
      10000ms~200000ms,分辨率:1ms
      外觸發測試范圍:0.01ms~200s
      在1000ms以?xún)葴蚀_率:0.05%±0.1ms
      速度測量剛分(剛合)速度,指定時間段(行程段或角度段)平均速度
      測量范圍0.1mm傳感器 0.01~20.00m/s
      345°角度傳感器 0.01~20.00m/s
      加速度傳感器 0.01~15.00m/s
      激光傳感器 0.01~15.00m/s(選配)
      行程測量動觸頭行程(行程)(3路行程測量選配)
      接觸行程(開距)
      超行程
      過沖行程或反彈行程
      測量范圍直線傳感器:50mm,測量范圍:0-50mm,分辨率:0.1mm
      旋轉傳感器:345°,測量范圍:0-1000mm,分辨率:0.08°
      此傳感器有15度的無效區,安裝時在儀器可看到傳感器有效區域,數值顯示在160-200度左右為佳
      加速度傳感器測量范圍:0-300mm,分辨率:0.1mm
      線圈電流最大電流20A,分辨率:0.01A
      線圈電阻測量范圍0~2000Ω,分辨率:0.01Ω
      儀器電源AC220V ± 10%,50Hz ± 10%
      直流電源輸出DC6~270V連續可調,DC24V≤15A(短時),DC220V≤ 20A(短時)
      外觸發觸發電壓AC/DC10-300V,電流≤120A
      隔離開關測量范圍電壓輸出:DC6~270V(可調)
      電源輸出時間:0.01-20秒(可設置)
      斷口信號最大采集時間為200秒
      可測斷口合、分閘時間、三相不同期、彈跳時間及次數
      主機體積400×263×175mm
      使用環境-20℃~+50℃
      相對濕度≤90%
      注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
        2.了解更多龍電產品信息請進入產品中心。服務熱線:400-6727-238

      產品特征

      ⑴、GKC-HAS雙端接地高壓開關特性測試儀為嵌入式工控機,主板基于CortexTM-A8,主頻1GHZ,閃存1GB,開機速度快僅需16秒。9寸彩色大屏,windows操作系統,人性化操作界面直觀,觸摸屏,支持中英文輸入,便于現場操作人員使用。

      ⑵、高速熱敏打印機,方便現場打印測試數據。

      ⑶、GKC-HAS雙端接地高壓開關特性測試儀機內集成式操作電源,無須現場二次電源,使用方便快捷??商峁〥C6~270V可調電源,電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

      ⑷、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器(選配)以及支架、專用固定多功能接頭,安裝極為方便,簡捷。

      ⑸、GKC-HAS雙端接地高壓開關特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

      ⑹、開關動作一次,得到所有數據及圖形,測試數據和圖形同屏顯示,速度可進行再計算,無需再測試。

      ⑺、主機可存儲30000組現試驗數據(可擴展存儲卡),機內實時時鐘,便于存檔。

      ⑻、配備2個USB接口,可接鼠標操作儀器,可直接把數據保存到U盤,上傳到計算機進行分析、保存。RS232接口聯機操作(選配)、WIFI操作選配。

      ⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、1路速度(3路速度選配)。

      ⑽、內含包絡(luò )線,通過一臺開關測試的數值,生成標準包絡(luò )線,進行分析對比,還能進行開關震動頻率分析。

      ⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。

      產品圖集

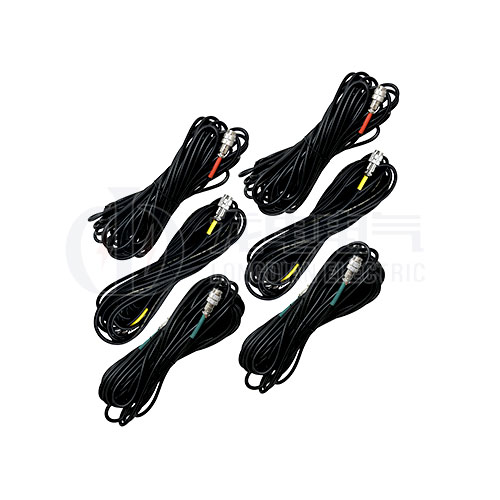

      斷口線
      斷口線
      斷口延長線
      斷口延長線

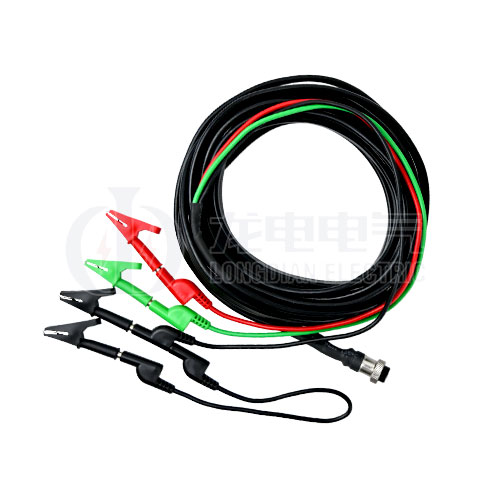

      合分閘控制線
      合分閘控制線
      儲能閉鎖電源測試線
      儲能閉鎖電源測試線
      航插轉接線
      航插轉接線

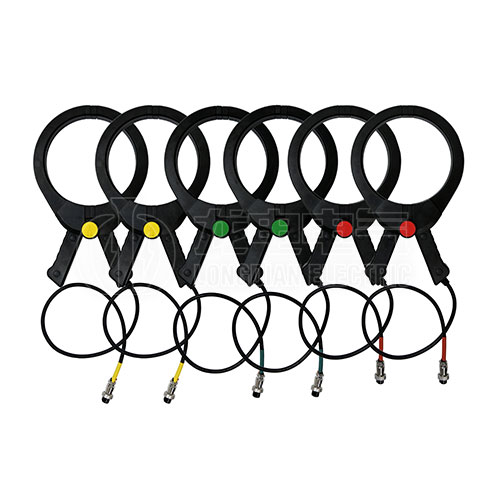

      雙端接地電流鉗
      雙端接地電流鉗

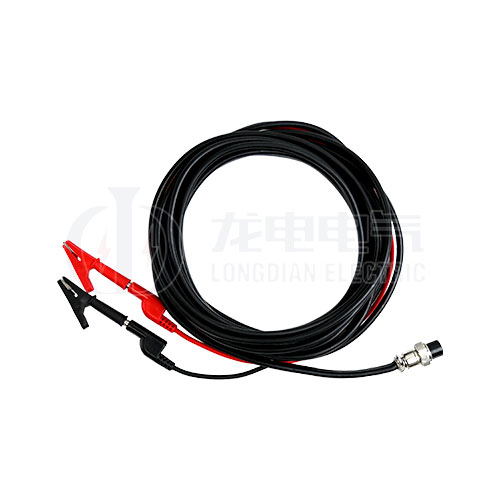

      雙端接地測試線
      雙端接地測試線

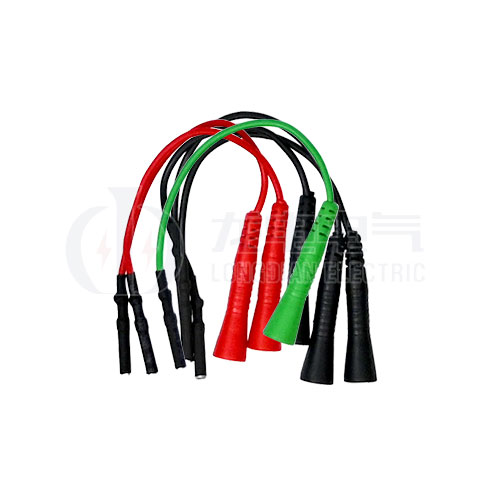

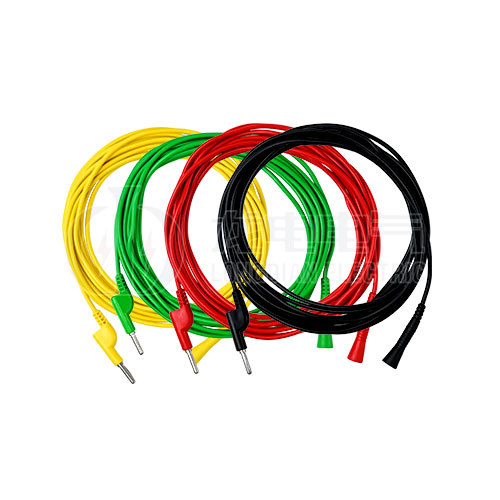

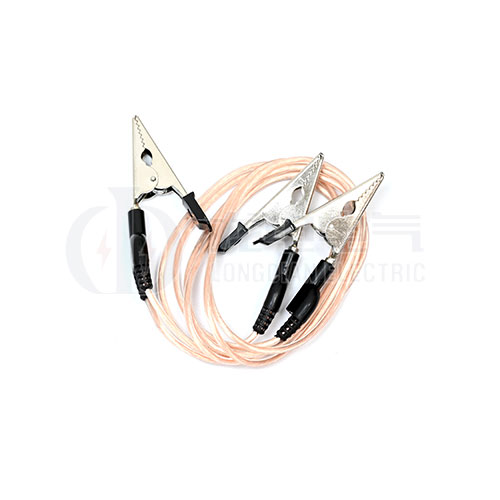

      短接線
      短接線

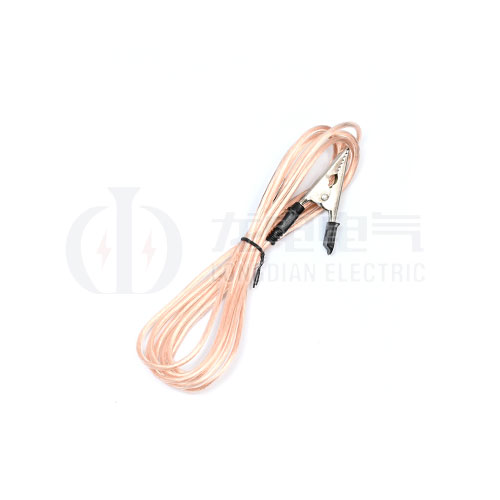

      接地線
      接地線

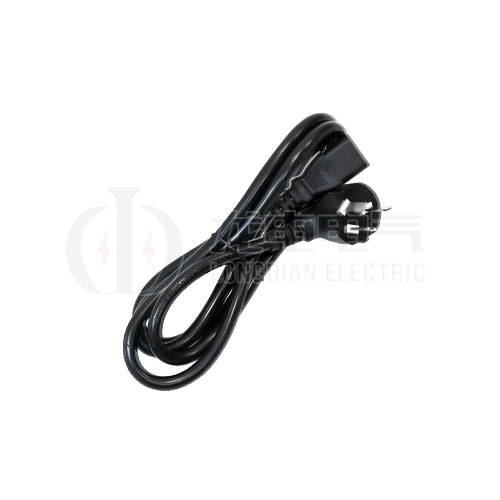

      電源線
      電源線

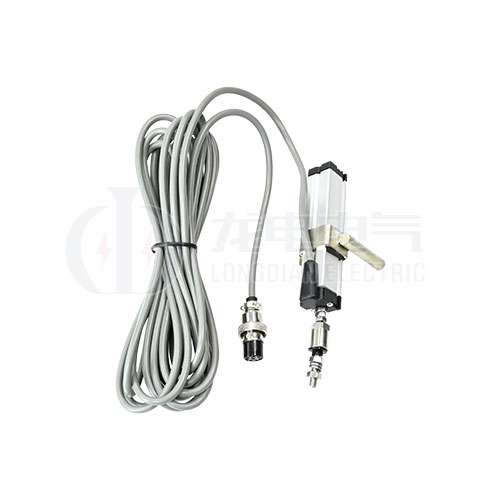

      直線傳感器
      直線傳感器

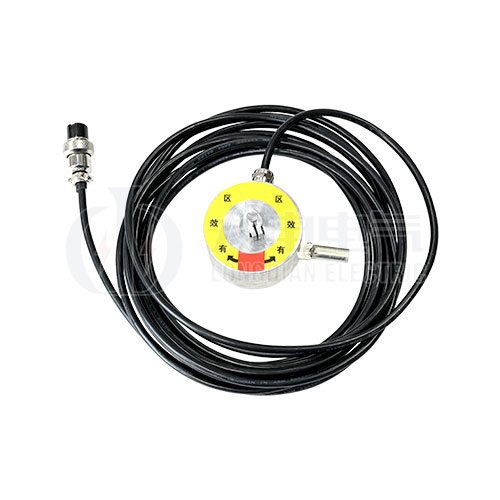

      旋轉傳感器
      旋轉傳感器

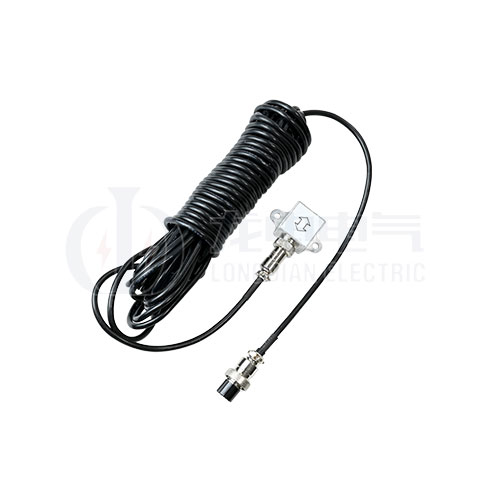

      萬能傳感器
      萬能傳感器

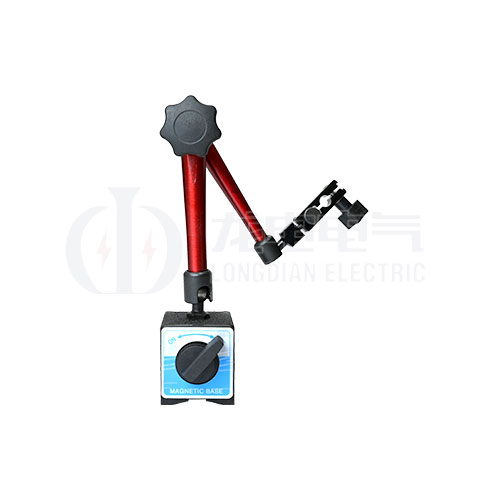

      萬向支架
      萬向支架

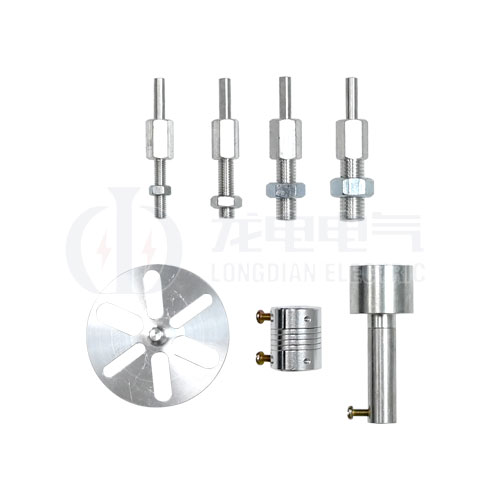

      傳感器轉接頭
      傳感器轉接頭

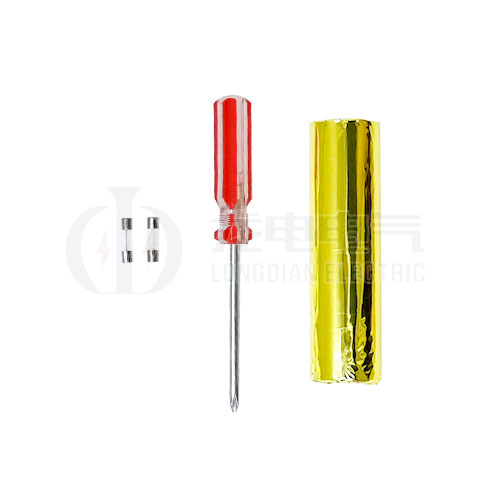

      保險/打印紙/螺刀絲
      保險/打印紙/螺刀絲
