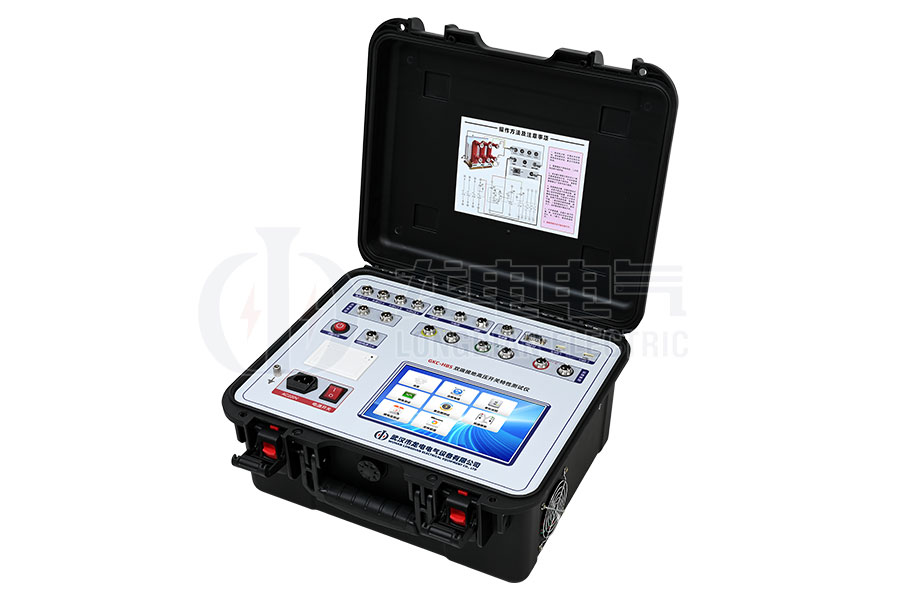

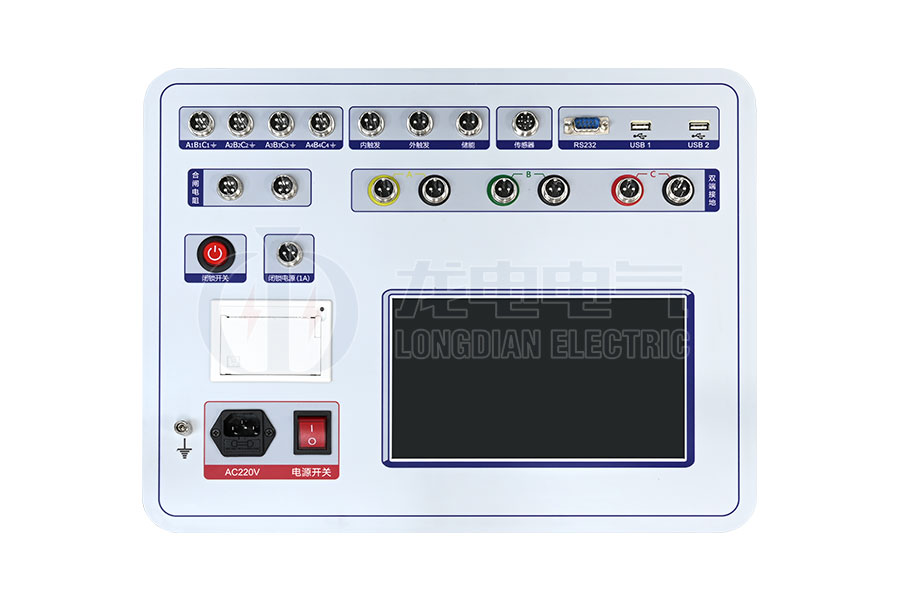

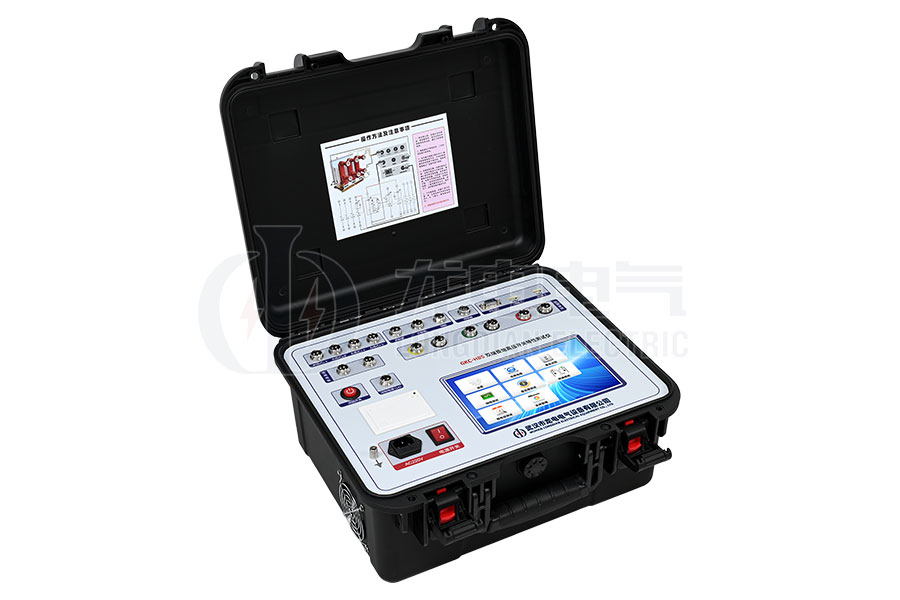

      GKC-HBS雙端接地斷路器特性測試儀
      GKC-HBS雙端接地斷路器特性測試儀
      GKC-HBS雙端接地斷路器特性測試儀

      GKC-HBS雙端接地斷路器特性測試儀

      工控機 / 帶儲能 / 直流輸出 / 合閘電阻 / 雙端接地

      兼容各類傳感器,安裝方便簡捷

      適用于國內外生產的所有型號開關

      內部抗干擾電路可滿足500KV變電站內可靠使用

      注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

      產品介紹

      隨著社會(huì )的發展,人們對用電的安全可靠性要求越來越高,高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行,機械特性參數是判斷斷路器性能的重要參數之一。

      為了滿足廣大用戶對各類斷路器機械特性測試的需求,龍電電氣精心研發了全新的斷路器機械特性測試儀。GKC-HBS雙端接地斷路器特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數,具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的動特性測試外,還滿足合閘電阻、雙端接地的測試,使得測試儀能夠對斷路器進行有效的機械特性測試。

      產品別稱:高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀

      技術參數

      時間測量12路 固有分閘(合閘)時間
      分閘(合閘)相內不同期
      分閘(合閘)相間不同期之差
      合閘(分閘)彈跳時間(彈跳次數)
      不同期測試范圍:1ms~99ms,分辨率:0.01ms
      內觸發測試范圍:1ms~999ms,分辨率:0.01ms,
      1000ms~9999ms,分辨率:0.1ms
      10000ms~200000ms分辨率:1ms
      外觸發測試范圍:0.01ms~200s
      在1000ms以?xún)葴蚀_率:0.05%±0.1ms
      合閘電阻測量3/6路固有分閘(合閘)時間
      分閘(合閘)相內不同期
      分閘(合閘)相間不同期
      合閘電阻投入時間、電阻值
      速度測量剛分(剛合)速度,指定時間段(行程段或角度段)平均速度
      測量范圍30~10KΩ,分辨率0.1Ω,準確度:≤1%±1Ω
      速度測量剛分(剛合)速度 指定時間段(行程段或角度段)平均速度
      測速范圍0.1mm傳感器 0.01~20.00m/s
      345°角度傳感器 0.01~20.00m/s
      加速度傳感器 0.01~15.00m/s
      激光傳感器0.01~15.00m/s(選配)
      行程測量動觸頭行程(行程)(3路行程測量選配)
      接觸行程(開距)
      超行程
      過沖行程或反彈行程
      測量范圍直線傳感器:50mm,測量范圍:0-50mm,分辨率:0.1mm
      旋轉傳感器:345°,測量范圍:0-1000mm,分辨率:0.08°
      此傳感器有15度的無效區,安裝時在儀器可看到傳感器有效區域,數值顯示在160-200度左右為佳
      加速度傳感器測量范圍:0-300mm,分辨率:0.1mm
      線圈電流范圍最大電流30A,分辨率:0.01A
      線圈電阻測量范圍0~10000Ω,分辨率:0.01Ω
      儀器電源AC220V ± 10%,50Hz ± 10%
      直流電源輸出DC6~270V連續可調,DC24V≤15A(短時),DC220V≤ 20A(短時)
      外觸發觸發電壓AC/DC10-300V,電流≤120A
      隔離開關測量范圍電壓輸出:DC6~270V(可調)
      電源輸出時間:0.01-20秒(可設置)
      斷口信號最大采集時間為200秒
      可測斷口合、分閘時間、三相不同期、彈跳時間及次數
      主機體積400×300×175mm
      使用環境-20℃~+50℃
      相對濕度≤90%
      注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
        2.了解更多龍電產品信息請進入產品中心。服務熱線:400-6727-238

      產品特征

      ⑴、GKC-HBS雙端接地斷路器特性測試儀為嵌入式工控機,主板基于CortexTM-A8,主頻1GHZ,閃存1GB,開機速度快僅需16秒。9寸彩色大屏,windows操作系統,人性化操作界面直觀,觸摸屏,支持中英文輸入,便于現場操作人員使用。

      ⑵、高速熱敏打印機,方便現場打印測試數據、觸頭波形、行程曲線、電流曲線。

      ⑶、GKC-HBS雙端接地斷路器特性測試儀機內集成式操作電源,無須現場二次電源,使用方便快捷??商峁〥C6~270V可調電源,電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

      ⑷、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器(選配)以及支架、專用固定多功能接頭,安裝極為方便,簡捷。

      ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

      ⑹、GKC-HBS雙端接地斷路器特性測試儀開關動作一次,得到所有數據及圖形,測試數據和圖形同屏顯示,速度可進行再計算,無需再測試??梢燥@示開關斷路器的各種曲線、合閘行程曲線;分閘行程曲線;合-分行程曲線;分-合-分行程曲線;線圈電流曲線;電機儲能曲線;時間曲線,并可進行數字、曲線圖形分析。

      ⑺、主機可存儲30000組現試驗數據(可擴展存儲卡),機內實時時鐘,便于存檔。

      ⑻、配備2個USB接口,可接鼠標操作儀器,可直接把數據保存到U盤,上傳到計算機進行分析、保存。RS232接口聯機操作選配、無線平板操作選配。

      ⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3/6路合閘電阻、1路速度(3路速度選配)、3/6路雙端接地測量(感應法3路和6路選配)??墒褂眉铀俣葌鞲衅?、數字傳感器、模擬傳感器、電阻性傳感器測量開關的行程、超程、反彈、過沖。

      ⑽、內含包絡(luò )線,通過一臺開關測試的數值,生成標準包絡(luò )線,進行分析對比,還能進行開關震動頻率分析。

      ⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。

      產品圖集

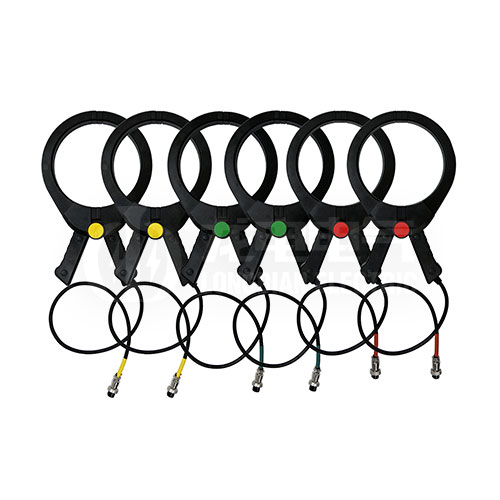

      雙端接地電流鉗
      雙端接地電流鉗

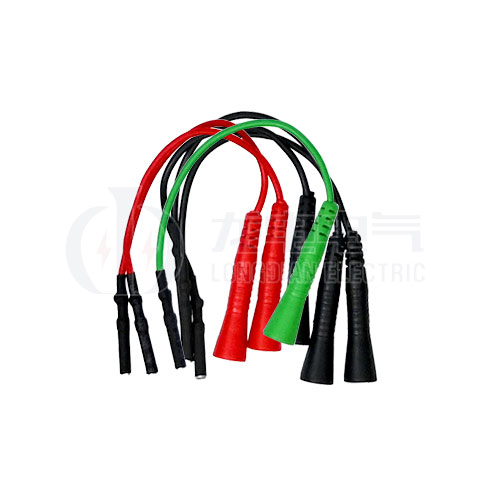

      雙端接地測試線
      雙端接地測試線
      儲能閉鎖電源測試線
      儲能閉鎖電源測試線

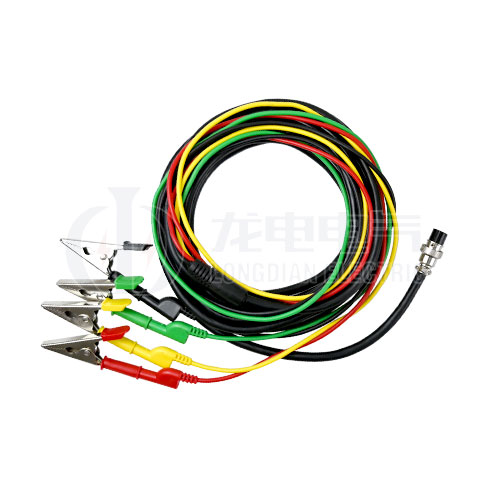

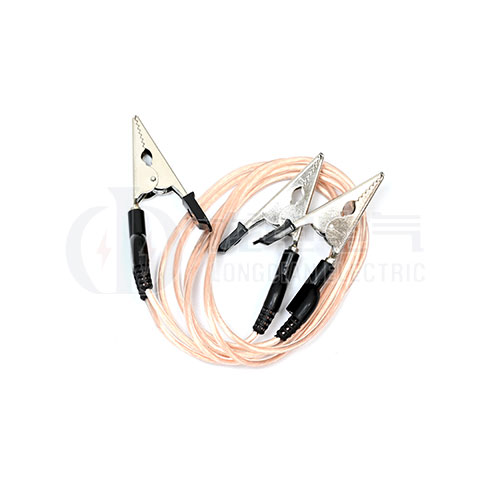

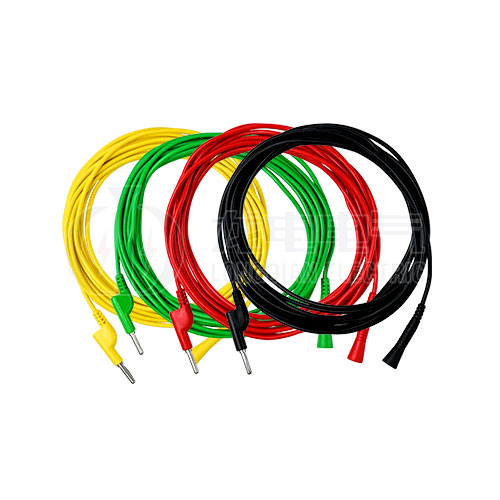

      斷口線
      斷口線

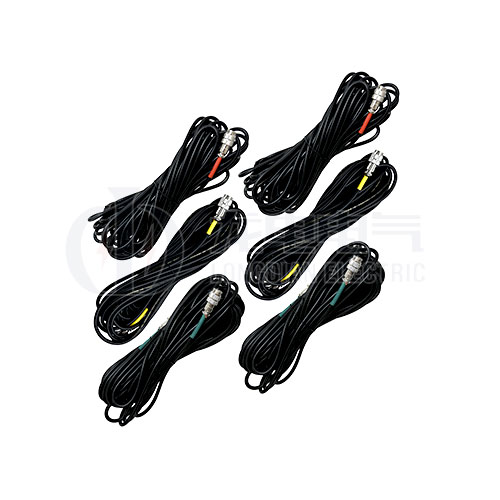

      斷口延長線
      斷口延長線

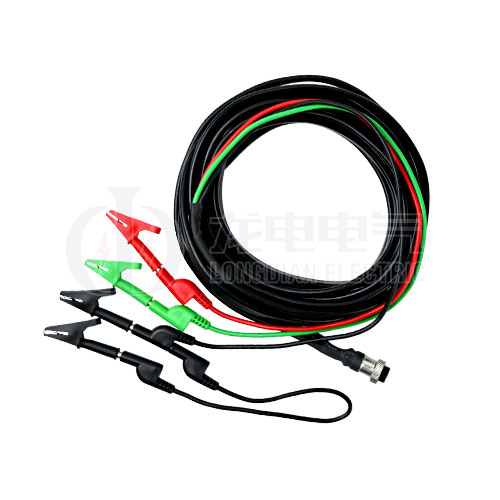

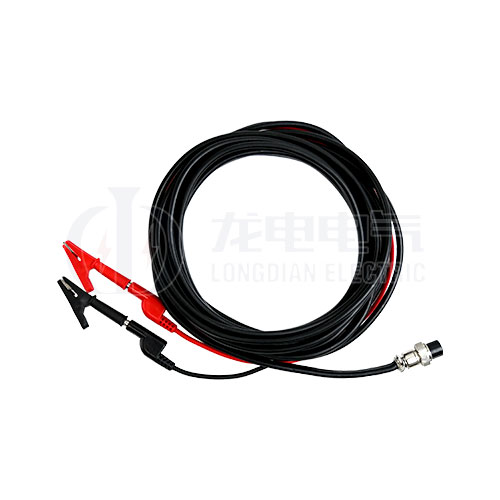

      合分閘控制線
      合分閘控制線

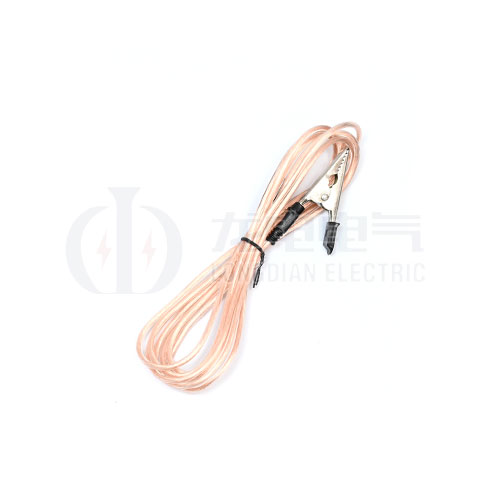

      接地線
      接地線
      電源線
      電源線

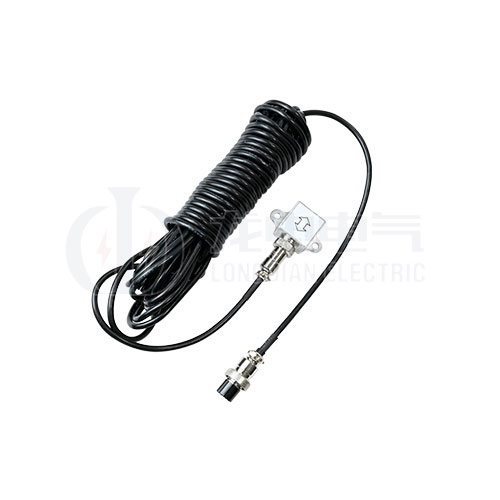

      萬能傳感器
      萬能傳感器

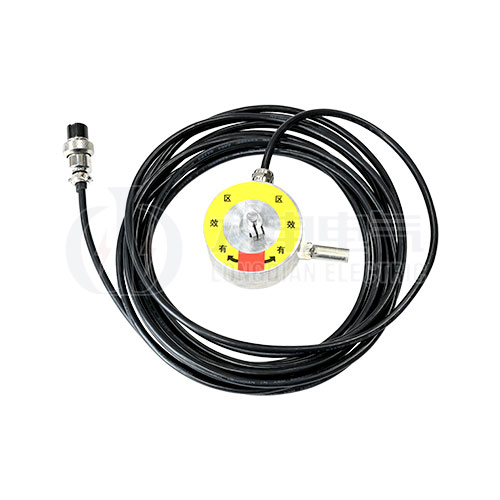

      旋轉傳感器
      旋轉傳感器

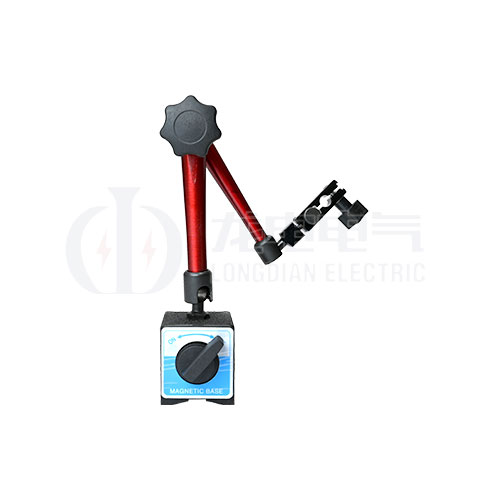

      萬向支架
      萬向支架

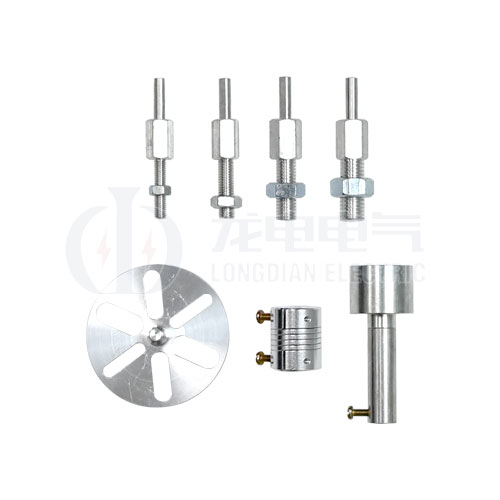

      絲桿接頭
      絲桿接頭

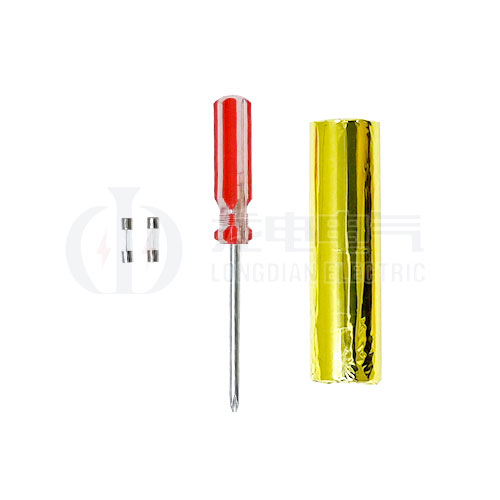

      保險/打印紙/螺刀絲
      保險/打印紙/螺刀絲
